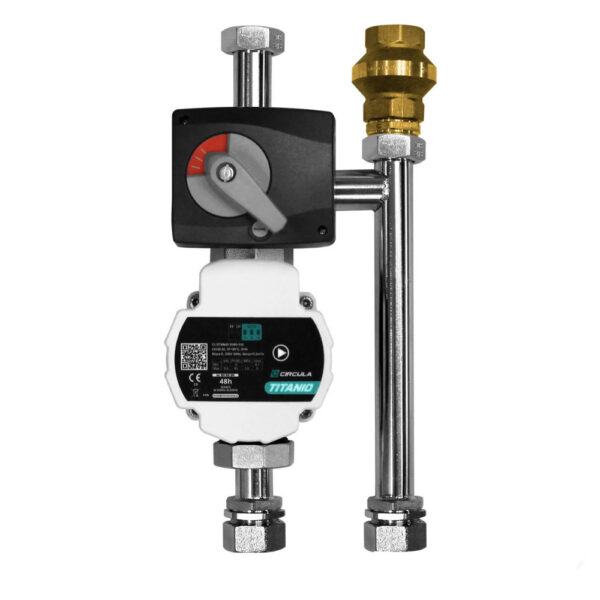

Sekcja pompowa Z3D z pompą Titanio 25/60-130

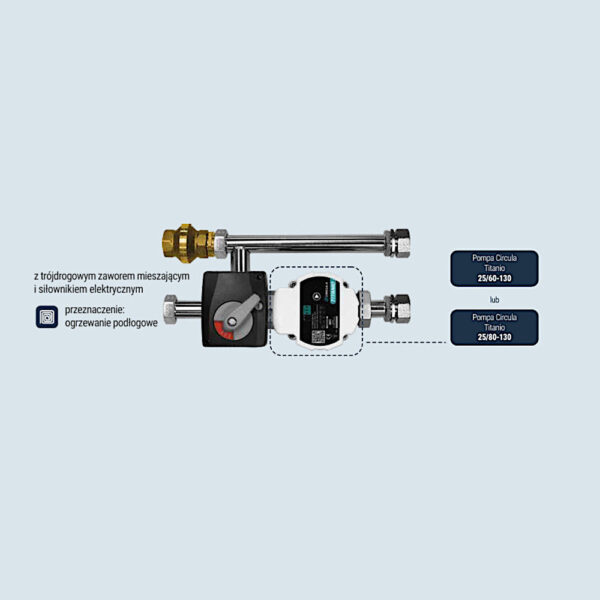

Budowa sekcji pompowej z zaworem mieszającym 3-y drogowym  z pompą Titanio25/60-130:

• mosiężny zawór zwrotny Pionier 1″

• element dystansowy długi ze złączkami 1″

• elektroniczna pompa Titanio 25/60-130

• zawór mieszający 3-y drogowy z siłownikiem

• element dystansowy ze złączkami do rozdzielacza, lub sprzęgło-rozdzielacza

• element dystansowy krótki ze złączkami 1″

Maksymalne ciśnienie robocze: P max 6 bar, Maksymalna temperatura robocza: T max 90°C, Medium: woda (zgodna z PN-C-04607:1993) oraz roztwór wody z glikolem do 50%, Napięcie nominalne pompy: AC 230V, 50/60 Hz

---

Indeks: D/S-GP-A-SEKCJA Z3D

Instrukcja montażu(pdf)

---

Sekcja pompowa Z3D z pompą Titanio 25/60-130

Sekcja pompowa Z3D z pompą Titanio 25/60-130, służy do zasilania instalacji podłogowej, lub grzejnikowej. Dzięki zastosowaniu zaworu mieszającego 3-y drogowego mamy możliwość automatycznej regulacji temperatury wody zasilającej w żądanym zakresie. Do regulacji temperatury wody na zaworze 3-drogowym służy siłownik, sterowany zewnętrznym sterownikiem. Dzięki takiemu rozwiązaniu mamy możliwość sterowania temperaturą wody np. według krzywej grzewczej. Sekcja pompowa jest zaprojektowana do montażu na rozdzielaczu, lub sprzęgło-rozdzielaczu. Dlatego standardowe długości przyłączy, złączki i rozstawy są jednakowe i umożliwiają szybki i wygody montaż grup pompowych.

Sekcja pompowa Z3D z pompą Titanio 25/60/-130 wyposażona jest w:

• 3-y zawór mieszający 1″ z siłownikiem (sterowanie automatycznie sterownikiem zewnętrznym)
• elektroniczną pompę Titanio 25/60-130. Urządzenie ma rozbudowane opcje regulacji wydajnością pompy, w zakresie ilościowym, stałego ciśnienia, lub w trzech stałych prędkościach.
• zawór zwrotny Pionier 1″, który zapewnia odpowiedni kierunek przepływu, jednocześnie zapobiega cofaniu się wody.
• elementy dystansowe ze złączkami 1″ do montażu na rozdzielaczu, lub sprzęgło-rozdzielaczu, oraz złączki do podłączenia z instalacją centralnego ogrzewania, dodatkowo elementy dystansowe są zabezpieczenie antykorozyjne.



Jeżeli posiadasz ogrzewanie podłogowe, lub (i) ogrzewanie grzejnikowe możesz zastosować sekcję pompową z 3-y drogowym zaworem mieszającym z siłownikiem. Jest to uniwersalne rozwiązanie, ponieważ regulacja temperatury może odbywać się w zakresie np. 20-45°, albo 45-80ºC. Dodatkowo regulacja temperatury wody odbywa się na bieżąco w żądanym zakresie temperatur.



Jak zamontować sekcje pompowe

Sekcje pompowe są uniwersalne i montujemy je na rozdzielaczu (2-3 sekcje), lub sprzęgło-rozdzielaczu (2-3 sekcje), w pozycji:

• z zasilaniem od góry. od dołu, z prawej, lub lewej strony



Kiedy zamontować rozdzielacz, a kiedy sprzęgło-rozdzielacz?



Sprzęgło-rozdzielacz montujemy w przypadku podłączenia go bezpośrednio do źródła ciepła np. kotła gazowego, lub kotła na pelet. Natomiast kiedy w instalacji grzewczej mamy bufor, lub osobne sprzęgło hydrauliczne, wtedy wykorzystujemy rozdzielacz.

Zarówno sprzęgło-rozdzielacze jak i rozdzielacze występują jako kompletne grupy pompowe. Czyli rozdzielacz, lub sprzęgło rozdzielacz uzbrojony w wybrane sekcje pompowe, z zaworami i termometrami w estetycznej metalowej obudowie z ociepleniem.



---
