Sprzęgło-rozdzielacz 3 sekcje ze stali nierdzewnej



Dane techniczne sprzęgło-rozdzielacza 3 sekcje do ogrzewania:

• króćce obiegów zasilających 1″ gwint zewnętrzny

• króćce do sekcji pompowych 1″ gwint zewnętrzny

• przyłącz odpowietrznika 1/2″ gwint wewnętrzny

• przyłącz do zaworu spustowego 1/2″ gwint wewnętrzny

Wymiary rozdzielacza: L-570mm

Moc instalacji: 30kW /Ciśnienie max.: 6 bar /Temperatura max: 90°C

Czynnik roboczy: woda nieagresywna, oraz stężenie glikolu do 50%

---

Indeks: D/S-GPT-A-SR 3S

Karta Techniczna (pdf)

---

Sprzęgło-rozdzielacz 3 sekcje ze stali nierdzewnej



Sprzęgło-rozdzielacz 3 sekcje ze stali nierdzewnej służy do rozdziału czynnika grzewczego w instalacjach grzewczych poprzez sekcje pompowe. W zależności od rodzaju instalacji możesz podłączyć sekcje;

• sekcja bezpośrednia do zasilenia grzejników, bufora, lub wymiennika CWU
• sekcja z termostatycznym zaworem mieszającym (ogrzewanie podłogowe, grzejniki)
• sekcja z zaworem 3-drogowym napędzanym siłownikiem ( ogrzewanie podłogowe, grzejniki)



Sprzęgło-rozdzielacz 3 sekcje działanie



W nowoczesnych instalacjach centralnego ogrzewania wykonanych z rur pex, lub pex/al/pex  wykorzystujemy rozdzielacze podłogowe, lub grzejnikowe. Dlatego, przed rozdzielaczami zwłaszcza dla instalacji podłogowych potrzebujemy obniżyć temperaturę wody zasilającej. Do obniżenia temperatury wody zasilającej używamy sekcji pompowych z zamontowanymi zaworami mieszającymi.  Natomiast instalacje grzejnikowe nie wymagają obniżenia temperatury czynnika grzewczego, i tam stosujemy sekcje bezpośrednie.

Sprzęgło-rozdzielacze mają możliwość montażu z zasilaniem od góry, od dołu, lub w pozycji poziomej. Na belce sprzęgło-rozdzielacza wspawane są mufy 1/2″, dzięki którym mamy możliwość montażu odpowietrznika, lub zaworu spustowego. Ponadto belka ma umieszczony uchwyt do montażu na ścianie.

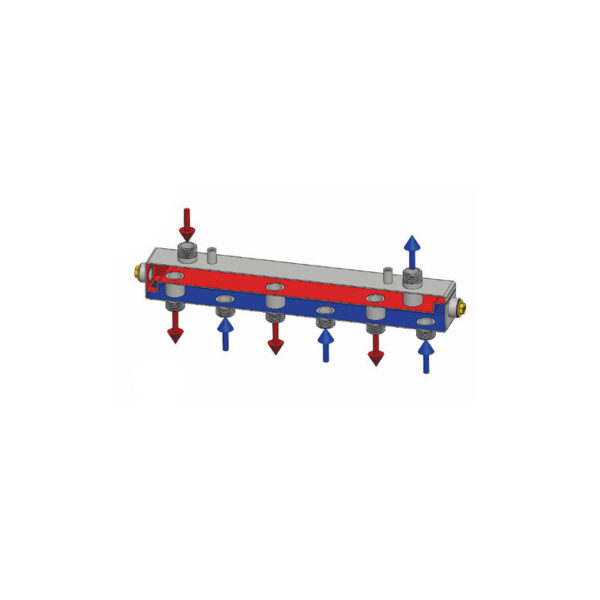

Sam sprzęgło-rozdzielacz jest podzielony na dwie części, zasilającą i powrotną. Z komory zasilającej pobiera się gorącą wodę, która zasila grzejniki, lub rury ogrzewania podłogowego. Następnie przemieszcza się do komory powrotnej, żeby później trafić do np. kotła gazowego, do ponownego ogrzania. I w ten sposób przebiega proces ogrzewania poprzez sprzęgło-rozdzielacz.

Podobnie do sprzęgło-rozdzielacza pracuje rozdzielacz do sekcji pompowych, różnica polega na tym, że w sprzęgło-rozdzielacz posiada otwory pomiędzy komorą zasilającą a powrotną. Natomiast rozdzielacz ich nie ma. Otwory łączące stosuje się w celu zrównoważenia ciśnienia i zmieszania wody.

Kiedy zamontować sprzęgło-rozdzielacz, a kiedy rozdzielacz?



Sprzęgło-rozdzielacz montujemy w przypadku podłączenia go bezpośrednio do źródła ciepła np. kotła gazowego, lub kotła na pelet. Natomiast kiedy w instalacji grzewczej mamy bufor, lub osobne sprzęgło hydrauliczne, wtedy wykorzystujemy rozdzielacz.

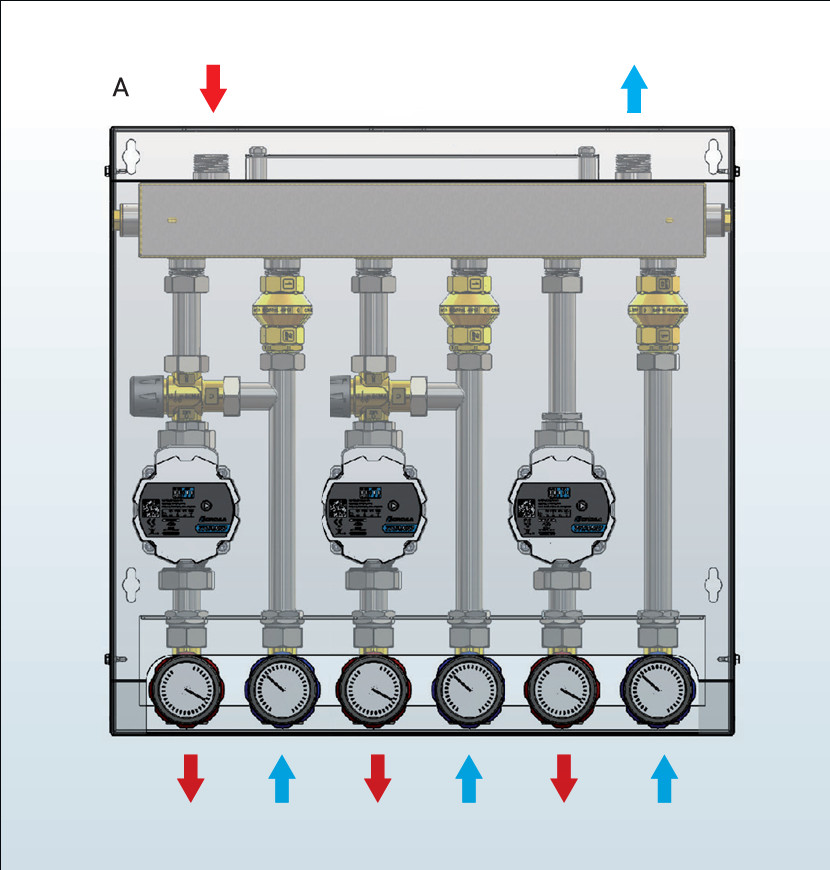

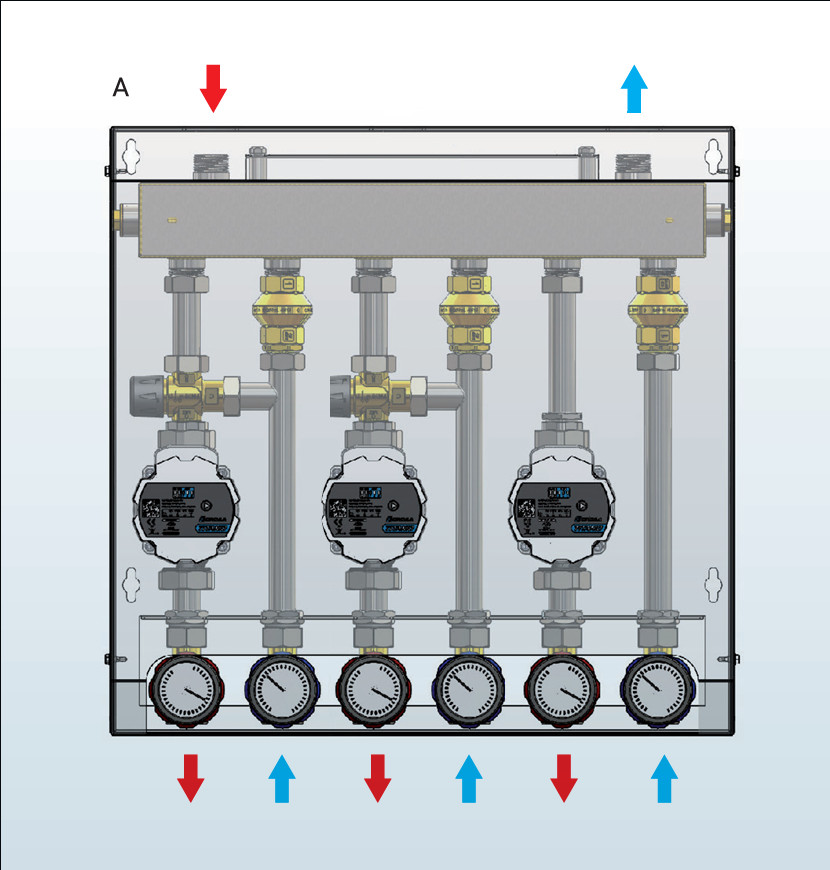

Zarówno sprzęgło rozdzielacze jak i rozdzielacze występują jako kompletne grupy pompowe. Czyli rozdzielacz, lub sprzęgło rozdzielacz uzbrojony w wybrane sekcje pompowe, z zaworami i termometrami w estetycznej metalowej obudowie z ociepleniem.
