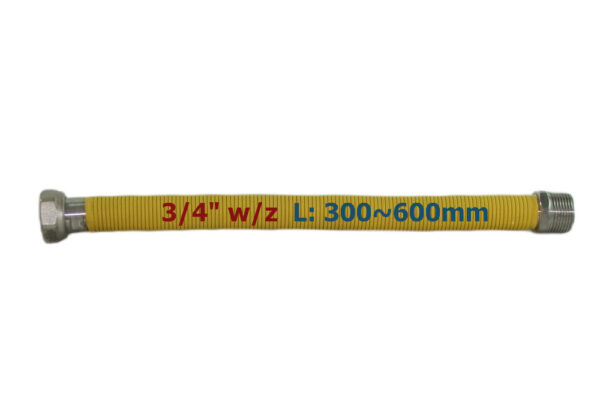

Przewód gazowy rozciągliwy 3/4″ 300-600mm WZ

Dane techniczne

---

• Rozmiar:    3/4 cala

• Gwinty:       nakrętno-wkrętny w/z

• Długość:    300-600mm

• Uszczelnienie:                 uszczelki NBR

• Średnica nominalna:      DN12, DN 16

• Maksymalne ciśnienie : 0,5 bar

• Dopuszczalna temperatura pracy: – 20°C + 120°C

• Typy gazu: I, II i III grupy gazów, zgodnie z normą PN-EN 437

• Gwint GZ: zgodny z normą PN-EN 10226-1

• Gwint GW: zgodny z normą PN-EN ISO 228-1

Indeks: CA/WGR-3/4-30-60-WZ

Instrukcja montażu i gwarancja

---

Przewód gazowy 3/4″ W/Z



Przewód gazowy rozciągliwy 3/4″ WZ, należy do serii produktów Calido-Gaz. Rozciągliwe przewody gazowe umożliwiają w łatwy i szybki sposób na podłączanie urządzeń gazowych. Przewody typu W/Z charakteryzują się tym, że posiadają przyłącza jedno z gwintem wewnętrznym, a drugie z gwintem zewnętrznym. Dla ułatwienia montażu ruchoma nakrętka z gwintem wewnętrznym posiada szerokie gniazdo z przeznaczeniem pod uszczelkę. Dlatego do połączenia przewodu nie potrzebujesz już śrubunku. Natomiast z drugiej strony jest gwint zewnętrzny na stałe połączony z karbowaną rurą KO. Podczas montażu przewodu, najpierw musimy zakręcić końcówkę z gwintem zewnętrznym do zaworu gazowego, a końcówkę z nakrętką i uszczelką należy przykręcić do drugiego króćca w urządzeniu.



---

---

Przewód gazowy 3/4″ W/W



Podobnie do przewodów gazowych z gwintami W/Z,  są w sprzedaży przewody z gwintami W/W. W wyglądzie niczym się nie różnią się od siebie, za wyjątkiem tego, że z obydwu stron są zakończone ruchomymi nakrętkami. Takie przewody nadają się do montażu w miejscach trudnodostępnych np. w zabudowach. Także w przypadku kiedy masz zawór gazowy z gwintem zewnętrznym i podobnie w urządzeniu również jest gwint zewnętrzny. Ponadto wszystkie przewody gazowe z rury karbowanej z KO, są zabezpieczane osłoną z tworzywa w kolorze żółtym.

Montaż przewodu gazowego



Przewód gazowy jest wykonany z elastycznej karbowanej rury kwasoodpornej. Dzięki temu mamy możliwość łatwego kształtowania i możemy go poprowadzić w  optymalny sposób. Dodatkowo również możemy rozciągnąć przewód w określonych granicach. Załóżmy mamy przewód o długości L- 300-600mm, w stanie początkowym ma długość 300mm, a maksymalnie możemy go rozciągnąć do 600mm. Jednak trzeba pamiętać, że do rozciągnięcia przewodu trzeba użyć sporej siły i musimy również uważać na zbyt długie rozciągnięcie przewodu. A to z tego powodu, że o ile rozciąganie jest kłopotliwe do powrót do pierwotnego stanu jest chyba niemożliwy.

Podsumowanie



Przewód gazowy rozciągliwy 3/4″ jest uniwersalnym rozwiązaniem do podłączenia urządzeń gazowych. Łatwość montażu, estetyczny wygląd i nie wygórowana cena, sprawia że ta instalatorzy często decydują się na taki sposób podłączenia urządzeń. Warto wspomnieć, że przy pracach serwisowych i remontowych przewód jest bardzo łatwo zdemontować, a po wykonaniu prac nadaje się do ponownego użycia.
