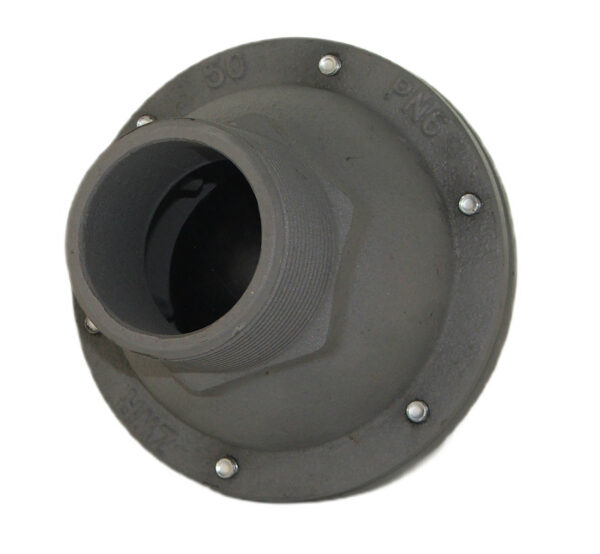

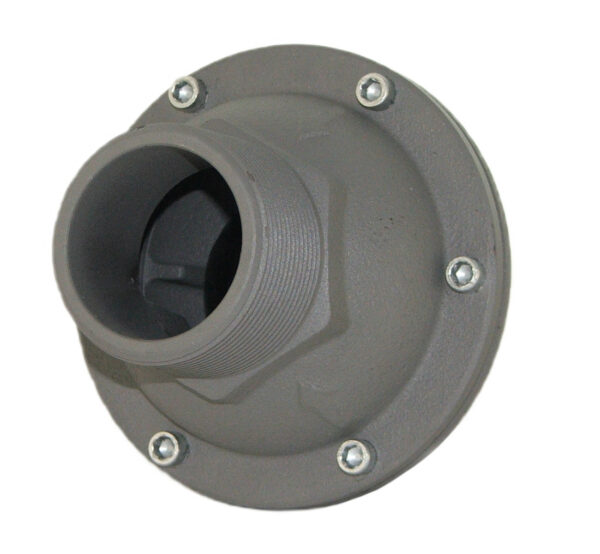

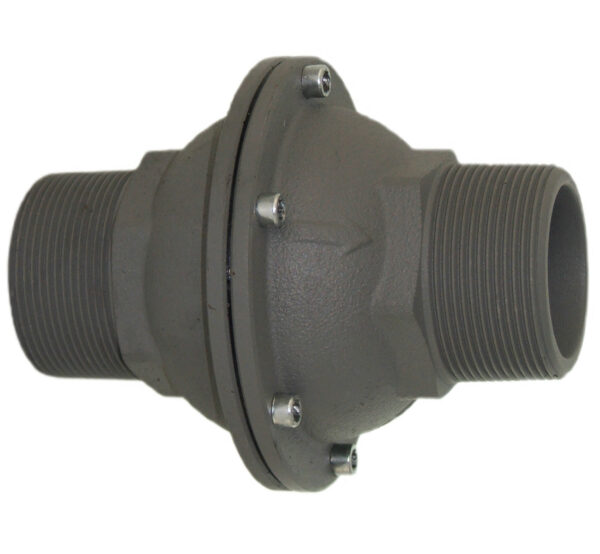

Zawór różnicowy 2″ z kulą z NBR   DN50

Dane techniczne:

---

Rozmiar:   2 cale  DN50

Ciśnienie pracy: PN6

Temperatura pracy: 0-90ºC

Temperatura pracy chwilowa: 110ºC

Ciśnienie pracy: PN6

Ciśnienie otwarcia zaworu przy obiegu grawitacyjnym:  0,00-0001 bar

---

Indeks: CA/ZR-ZR50

Karta techniczna

---

Zastosowanie zaworu różnicowego 2″ z kulą z NBR

Zawór różnicowy 2″ służy do zabezpieczenia kotła zasypowego na paliwo stałe przed przegrzaniem kotła. Jeżeli pali się w kotle zwłaszcza gdy komora zasypowa jest wypełniona paliwem, nie mamy możliwości szybkiego wygaszenia kotła. Pompa obiegowa jednostajnie pracuje i pompuje gorącą wodę z kotła do instalacji. Wszystko działa poprawnie. Załóżmy że, w tym czasie następuje przerwa w dostawie prądu. Jednocześnie pompa przestaje pracować, a w kotle cały czas się pali. Pomimo tego, że w kotle wzrasta ciśnienie i temperatura nie ma wystarczającego odbioru energii, ponieważ niepracująca pompa ogranicza przepływ grawitacyjny. Dlatego taka sytuacja jest niebezpieczna i grozi zagotowaniem wody, a w skrajnych  przypadkiem rozszczelnieniem kotła. Z pewnością przed takim przypadkiem, kocioł i instalację zabezpieczy zawór 2″ z kulą z NBR.



Jak działa zawór różnicowy z kulą z NBR



Zawór różnicowy jest specyficznym rodzajem zaworu zwrotnego. Rolę sprężyny pełni ciśnienie które wytwarza pracująca pompa obiegowa. Ciśnienie wytwarzane poprzez pracę pompy dociska kulę zaworu różnicowego  do gniazda. Tym samym zamyka przepływ grawitacyjny przez zawór. Dlatego cały przepływ wody realizuje się poprzez pracę pompy. W związku z wydajną pracą pompy, instalacja pracuje stabilnie i nie ma żadnego zagrożenia. Jednak sytuacja się komplikuje w razie, kiedy pompa obiegowa przestaje z jakiegoś powodu działać. Wówczas następuje sytuacja opisana powyżej. Jednak jeżeli masz zamontowany zawór różnicowy to w takim wypadku zadziała i ochroni instalację wraz z kotłem. Jeżeli pompa przestaje działać zanika ciśnienie dociskające kulę i zawór otwiera się na pełny przepływ grawitacyjny.  Chociaż instalacja może nie pracować na 100% to kocioł i instalacja jest bezpieczna.



Kontrola i konserwacja zaworu różnicowego

Podsumowując, zawór różnicowy jest urządzeniem zabezpieczającym kocioł i instalację centralnego ogrzewania. W związku z tym przed sezonem grzewczym zadbaj o stan techniczny i sprawne działanie zaworu. W razie jakichkolwiek wątpliwości wymień zawór różnicowy na działający.
