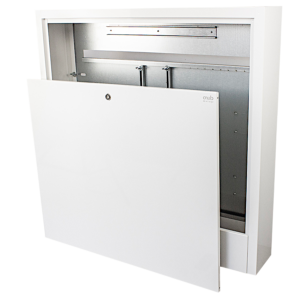

Szafka natynkowa ze zdejmowaną maskownicą i miejscem na listwę D/S-SIN-05LB 990-750-135mm
Szafki instalacyjne natynkowe serii D/S-SIN LB montuje się bezpośrednio na ścianach zapewniając łatwy dostęp do zainstalowanego osprzętu w celach serwisowych. Korpusy szafek wraz z drzwiczkami maluje się proszkowo na kolor RAL 9003, co nadaje im estetyczny wygląd oraz zapewniają ochronę przed korozją. Tylna ścianka szafki jest przystosowana do odkręcania, co zapewnia łatwy montaż całej szafki w wyznaczonym miejscu. Tylna ścianka szafki wykonuje się z blachy ocynkowanej, co nadaje jej trwałą ochronę antykorozyjną. Dla wygodnego otwierania pokrywy szafki zastosowano zamek krzywkowy otwierany za pomocą monety, śrubokręta lub innego płaskiego narzędzia.
Każdą z szafek wyposaża się w prowadnice do montażu rozdzielacza wraz z kompletem śrub mocujących. Zastosowane nakrętki motylkowe umożliwiają montaż szafki bez użycia dodatkowych narzędzi. W tylnej ściance szafki zastosowano wyłamywane żaluzje – po usunięciu wybranej żaluzje mamy możliwość przeprowadzenia rur/przewodów przez tylną ściankę szafki.
Szafki instalacyjne natynkowe serii D/S-SIN LB mają możliwość zdemontowania pokrywy i dolnej maskownicy na czas montażu instalacji podłogowej. Dodatkowo w górnej części szafki jest zamontowana szyna do montażu listwy sterującej
Dane techniczne:
Wymiary szafki: 990-750-135mm, Ilość sekcji rozdzielacza: do 14 obwodów z zaworami, lub 12 obwodów z układam mieszającym.

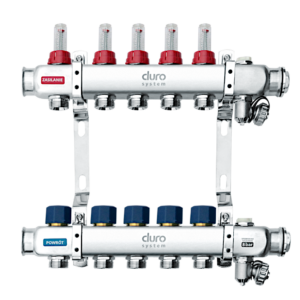

Rozdzielacz do ogrzewania podłogowego 12 obwodów
Rozdzielacz do ogrzewania podłogowego D/S-RN-OP-12
belka górna zasilająca z rotametrami o przepływie 0-3 l/m
belka dolna powrotna z zaworami regulacyjnymi M30x1,5
króćce obiegów grzewczych GZ 3/4″ z gniazdem eurokonus
odpowietrznik ręczny 1/2″
zawór spustowy GZ 3/4″ z zaślepką
belki zaślepione jednostronnie korkiem 1″
kolorowe naklejki z napisami; zasilanie (czerwony), powrót (niebieski)
uchwyty kolektorów z gumową wkładką tłumiącą.
belki rozdzielacza 1″ wykonana jest z kształtownika profilowanego (40 x 41 mm), szczotkowanego, o grubości ścianki 1,6 mm ze stali nierdzewnej
Dane techniczne:
Wymiary rozdzielacza: /szer. 904mm, /wys. 350mm, /gł. 100mm, Temperatura max.: 70 oC, Ciśnienie max.: 6 bar, Rozstaw kolektorów: 210mm, Czynnik roboczy: woda nieagresywna, oraz stężenie glikolu do 50%
Rura 16×2,0mm PE-Xb/AL/PE-Xb 200mb
Rura 16mm PE-Xb/AL/PE-Xb 200mb, jest wykonana z tworzywa; polipropylenu sieciowanego PE-Xb, z wkładką aluminiową spawaną doczołowo. Warstwa PE-Xb ma najwyższy stopień sieciowania rur wielowarstwowych min.65% usieciowienia. Sama ruraPE-Xb/AL/PE-Xb jest rurą trzywarstwową, składającą się z 2-wu warstw PE-Xb pomiędzy którymi jest umieszczona wkładka z aluminium, spełniająca rolę bariery antydyfuzyjnej. Dzięki wkładce aluminiowej pomiędzy warstwami PE-Xb powietrze ma utrudniony dostęp do wnętrza rury. W rezultacie do wody w instalacji dostaje się niewiele tlenu, co zapobiega namnażaniu się bakterii beztlenowych. Bakterie beztlenowe zanieczyszczają wodę w instalacji i mogą przyśpieszyć jej zużycie, lub utrudniać pracę filtrów pomp i wymienników. Dlatego do poprawy jakości wody stosuje się także środki chemiczne, dozując je w trakcie pracy instalacji grzewczej.
Dane techniczne:
Max. temp. pracy: 95ºC, Max. temp. pracy chwilowa: 110°C, Ciśnienie pracy: 10 bar, Przeznaczenie: instalacje wodne ciepłej i zimnej wody, oraz instalacji grzewczych Podstawowa szczęka dla wszystkich średnic o profilu: TH i H, Dla średnic DN16 i DN20 można użyć szczęk o profilu: U

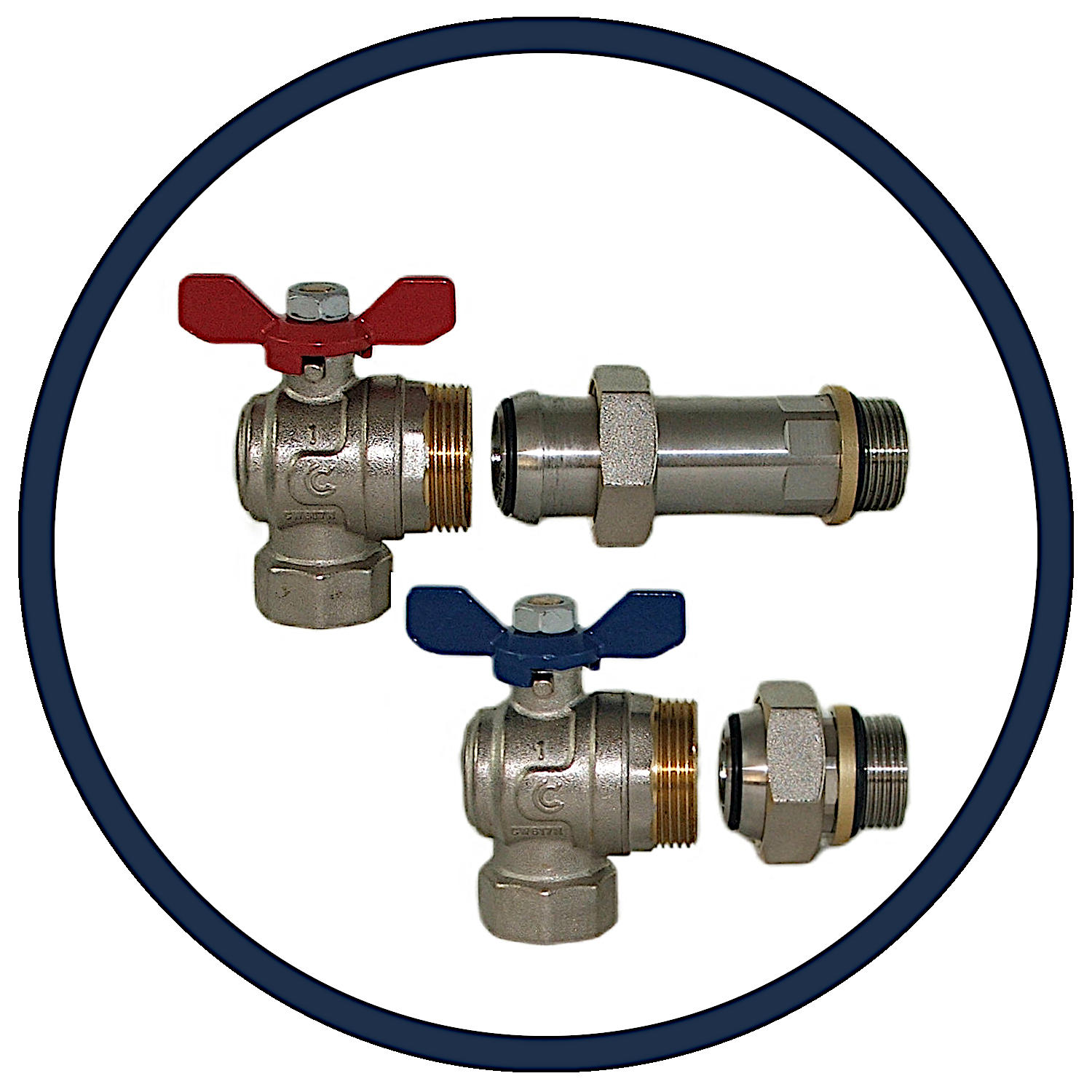

Zestaw zaworów kątowych do rozdzielacza 1″ z uchwytem motylkowym
Zestaw zaworów kątowych 1″ z serii Calido PN30, służy do podłączenia rozdzielaczy ogrzewania grzejnikowego, lub podłogowego. Pierwszy z zaworów to standardowy zawór kątowy 1″ z półśrubunkiem. Z kolei drugi z zaworów został wyposażony w przedłużkę o długości L-115mm. Dzięki tak dobranym zaworom możemy bez dodawania dodatkowych złączek uzyskać wymagany odstęp pomiędzy rurami zasilania i powrotu. Zarówno półśrubunek, jaki i przedłużka zaworu posiadają ruchomą podkładkę z gumowym o-ringiem zapewniające szczelne połączenie z belkami rozdzielacza. Ze względu na ograniczoną przestrzeń w szafce zawory mają uchwyty motylkowe.
Dodatkowo przedłużka zaworu zasilającego posiada 8-kątny kształt przy gwincie ułatwiający przykręcenie jej do belki rozdzielacza. Natomiast standardowy półśrubunek jest przystosowany do montażu kluczem do śrubunków. Dlatego montaż zaworów jest łatwy, prosty i szybki, i nie wymaga dodatkowego uszczelniania gwintów.
Dane techniczne:
Rozmiar: 1″, Figura: kątowa, Gwinty: 1″ W/Z, Uszczelnienie: O-ring NBR, Rodzaj: rozłączny z półśrubunkiem, Ciśnienie pracy: 30PN, Uszczelnienie trzpienia zaworu: dławikiem, oraz tuleją dociskową: z 2 O-ringami NBR, Gwarancja: 5 lat.

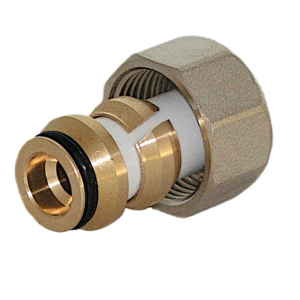

Złączka Euroconus 3/4″x16mm pex
Złączka do rur PEX Euroconus o wymiarach 16×3/4″ to podstawowa kształtka instalacyjna, używana w połączeniach rur z pex i pex/al/pex, do rozdzielaczy, zaworów grzejnikowych i korpusów przyłączeniowych. Z uwagi na prostotę budowy i łatwość montażu, instalatorzy często wybierają takie rozwiązanie połączeń, zwłaszcza przy pracy z rozdzielaczami. Ponadto połączenia te, dają szczelność i pewność montażu. Dodatkowo, o czym warto wspomnieć, połączenie złączką Euroconus jest rozłączne, dlatego więc, przy ewentualnej naprawie, czy modernizacji instalacji grzewczej, wykonywanie prac nie sprawia problemu. Nakrętki złączek do rur pex zazwyczaj są chromowane, dlatego należy używać odpowiednich narzędzi w celu ochrony przed uszkodzeniem mechanicznym.

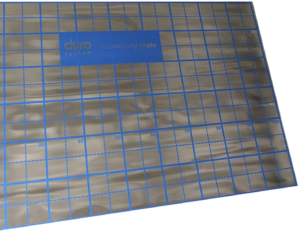

Folia do ogrzewania podłogowego Duro 50x1m o grubości 70μm stosuje się w celu zabezpieczenia przed wilgocią warstwy ocieplenia stropu a wylewką. Ponadto naniesiony nadruk na foli aluminiowej ułatwia układanie rur ogrzewania podłogowego. W zależności od gęstości układania rur np. co 10, 12, 15cm możemy bez ciągłego pomiaru równomiernie rozłożyć pętle rur pex. Natomiast sama folia ma wymiar 1035mm, gdzie 35mm wykorzystujemy podczas układania foli na zakładkę. Rozłożoną folią łączymy za pomocą mocnej taśmy klejącej z tworzywa.
Szafka natynkowa ze zdejmowaną maskownicą i miejscem na listwę D/S-SIN-05LB 990-750-135mm
Rozdzielacz do ogrzewania podłogowego 12 obwodów
Rura 16×2,0mm PE-Xb/AL/PE-Xb 200mb
aluminium, spełniająca rolę bariery antydyfuzyjnej. Dzięki wkładce aluminiowej pomiędzy warstwami PE-Xb powietrze ma utrudniony dostęp do wnętrza rury. W rezultacie do wody w instalacji dostaje się niewiele tlenu, co zapobiega namnażaniu się bakterii beztlenowych. Bakterie beztlenowe zanieczyszczają wodę w instalacji i mogą przyśpieszyć jej zużycie, lub utrudniać pracę filtrów pomp i wymienników. Dlatego do poprawy jakości wody stosuje się także środki chemiczne, dozując je w trakcie pracy instalacji grzewczej.
Zestaw zaworów kątowych do rozdzielacza 1″ z uchwytem motylkowym
Złączka Euroconus 3/4″x16mm pex
Folia do ogrzewania podłogowego 50x1m 70μm
