Sekcja pompowa bezpośrednia B z pompą Titanio 25/80-130

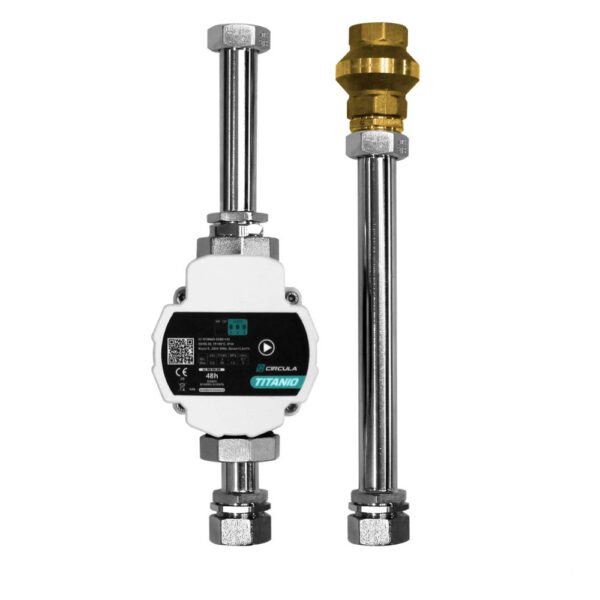

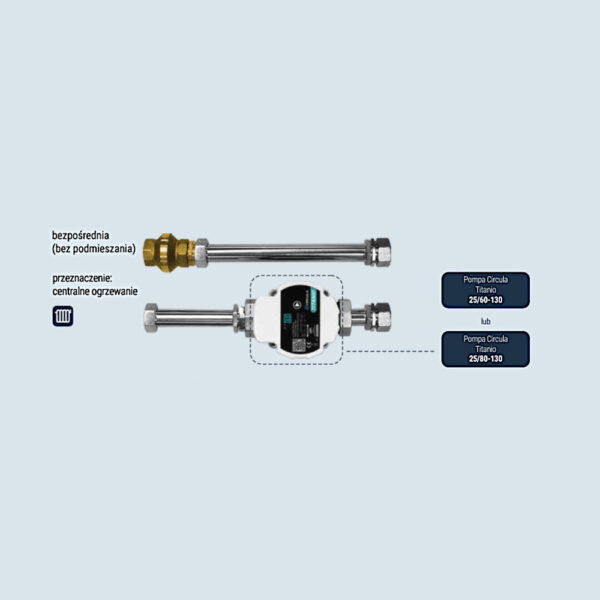

Budowa sekcji pompowej bezpośredniej B z pompą Titanio25/80-130:

• mosiężny zawór zwrotny Pionier 1″

• element dystansowy długi ze złączkami 1″

• elektroniczna pompa Titanio 25/80-130

• element dystansowy ze złączkami do rozdzielacza, lub sprzęgło-rozdzielacza

• element dystansowy krótki ze złączkami 1″



Maksymalne ciśnienie robocze: P max 6 bar, Maksymalna temperatura robocza: T max 90°C, Medium: woda (zgodna z PN-C-04607:1993) oraz roztwór wody z glikolem do 50%, Napięcie nominalne pompy: AC 230V, 50/60 Hz

---

Indeks: D/S-GP-A-SEKCJA B-80

Instrukcja montażu(pdf)

---

Sekcja pompowa bezpośrednia B z pompą Titanio 25/80-130

Sekcja pompowa bezpośrednia B z pompą Titanio 25/80-130, służy do zasilania instalacji grzejnikowej, lub do ładowania bufora. Ponadto możesz ją zastosować do ogrzewania wymiennika z ciepłą wodą użytkową. Sekcja pompowa jest zaprojektowana do montażu na rozdzielaczu, lub sprzęgło-rozdzielaczu. Dlatego standardowe długości przyłączy, złączki i rozstawy są jednakowe i umożliwiają szybki i wygody montaż grup pompowych.

Sekcja pompowa bezpośrednia jest wyposażona w  elektroniczną pompę Titanio 25/80-130. Urządzenie ma rozbudowane opcje regulacji wydajnością pompy, w zakresie ilościowym, stałego ciśnienia, lub w trzech stałych prędkościach. Zawór zwrotny Pionier 1″, który zapewnia odpowiedni kierunek przepływu, jednocześnie zapobiega cofaniu się wody. Elementy dystansowe ze złączkami 1″ do montażu na rozdzielaczu, lub sprzęgło-rozdzielaczu, oraz złączki do podłączenia z instalacją centralnego ogrzewania. Dodatkowo sekcja pompowa posiada zabezpieczenie antykorozyjne.

Sekcja pompowa bezpośrednia nie posiada podmieszania wody,  a więc pompuje wodę o takiej temperaturze jaką produkuje kocioł. Jeżeli posiadasz ogrzewanie podłogowe, lub potrzebujesz obniżyć temperaturę wody zasilającej, użyj sekcji z zaworami mieszającymi. W związku z tym odpowiednim wyborem będzie sekcja pompowa z zaworem mieszającm termostatycznym, lub z zaworem 3-y drogowym z siłownikiem.

Jak zamontować sekcje pompowe

Sekcje pompowe są uniwersalne i montujemy na rozdzielaczu (2-3 sekcje), lub sprzęgło-rozdzielaczu (2-3 sekcje), w pozycji z zasilaniem:

• od góry, od dołu, z prawej, lub lewej strony

Kiedy zamontować rozdzielacz, a kiedy sprzęgło-rozdzielacz?



Sprzęgło-rozdzielacz montujemy w przypadku podłączenia go bezpośrednio do źródła ciepła np. kotła gazowego, lub kotła na pelet. Natomiast kiedy w instalacji grzewczej mamy bufor, lub osobne sprzęgło hydrauliczne, wtedy wykorzystujemy rozdzielacz.

Zarówno sprzęgło-rozdzielacze jak i rozdzielacze występują jako kompletne grupy pompowe. Czyli rozdzielacz, lub sprzęgło rozdzielacz uzbrojony w wybrane sekcje pompowe, z zaworami i termometrami w estetycznej metalowej obudowie z ociepleniem.

---
